1. Sobre las Imágenes IOS Cisco
GNS3 ofrece múltiples formas de emular IOS. Para imágenes antiguas GNS3 usa y mantiene Dynamips; Un emulador dedicado a emular hardware de Cisco. Dynamips puede ejecutar imágenes de IOS sin modificarlas, aquí podrás podrás ejecutar la descarga de Cisco IOS.
1.1. Disponibilidad de las Imágenes
Debido a que estas plataformas alcanzan el estado de fin de venta, fin de vida y fin de soporte, las imágenes ya no están disponibles para descargar desde las secciones de soporte de Cisco. Actualmente, las imágenes del C7200 son las únicas que todavía están disponibles para descargar para aquellas personas que tienen un contrato de soporte.
1.2. Imágenes con versión IOS 15.x
Solo la serie c7200 obtiene nuevas imágenes de IOS 15. Todas las demás plataformas ahora están al final de su vida útil y solo son compatibles con IOS 12.4.
1.3. Imágenes de «Línea Principal» y «Tren»
Las imágenes tipo tren tecnológico contienen implementaciones tempranas con las características más nuevas, pero también puede contener algunos errores y bugs. Se recomienda imágenes de Linea Principal o Mainline en vez de imágenes Tren si está interesado en la estabilidad sin la necesidad de nuevas funciones. Consulte las versiones y nombres de imágenes Cisco IOS para obtener más información.
1.4. Memoria Mínima
La RAM mínima es la cantidad de memoria necesaria para que IOS funcione a la máxima capacidad con la mayoría de las funciones configuradas y activadas. Por experiencia, usualmente se puede usar un poco menos de RAM y funcionará correctamente. En la sección 4 se encuentra una serie pasos para poder consultar las características y requerimientos de cualquier imagen Cisco.
1.5. Imágenes Recomendadas
Se recomienda el uso de las imágenes IOS c3640, c3660, c3725, c3745 y c7200 que se enumeran a continuación. Han demostrado ser las más estables en GNS3, siempre que use la cantidad correcta de RAM y el valor de Idle-PC.
1.6. Valor Idle-PC
Esta configuración ayudará a Dynamips a consumir menos CPU. Es específico para cada imagen IOS, en las imágenes recomendadas y descargables lineas abajo podrás encontrar valores de Idle-PC recomendados, sin embargo, podrás calcular los propios de tu pc al momento de instalar las imágenes en el GNS3.
2. Características y Descarga de Imagenes Cisco IOS
A continuación se muestra una lista de imágenes para descargar Cisco IOS.
2.1. Serie C1700
Los modelos 1700 tienen 1 puerto fijo FastEthernet (C1700-MB-1ETH) en su placa base, 2 sublotes para WIC (máximo de 2 puertos Ethernet o 4 puertos serie) y no tienen ranuras para módulos de red. Tenga en cuenta que las interfaces no utilizan una designación de ranura (por ejemplo, «f0»)
2.1.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c1700-adventerprisek9-mz.124-25d.bin
- MD5: 3ed8d56a8757771105a56070e4147716
- RAM mínima: 128MB
- Valor de Idle-PC recomendado: 0x80358a60
Descarga c1700-adventerprisek9-mz.124-25d.bin
2.1.2. IOS versión 12.4.15T14 (tren tecnológico)
- Nombre de archivo: c1700-adventerprisek9-mz.124-15.T14.bin
- MD5: 351190de8764263e85a2b50718f394fd
- RAM mínima: 160MB
- Valor de PC inactivo propuesto: 0x824a4dc4
Descarga c1700-adventerprisek9-mz.124-15.T14.bin
2.2. Serie C2600
Los 2600 tienen una o dos interfaces Ethernet o FastEthernet en su placa base, 3 subinterfaces para WIC (máximo de 6 puertos serie) y 1 ranura para módulo de red (máximo de 4 puertos Ethernet o 16 puertos FastEthernet).
2.2.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c2600-adventerprisek9-mz.124-25d.bin
- MD5: 8eca1f6fe57dfb3c3cf3568c0e475853
- RAM mínima: 128MB
- Valor de PC inactivo propuesto: 0x80519c48
Descarga c2600-adventerprisek9-mz.124-25d.bin
2.2.2. IOS versión 12.4.15T14 (tren tecnológico)
- Nombre de archivo: c2600-adventerprisek9-mz.124-15.T14.bin
- MD5: 12b8548b23e2ec593652ae9310ac797f
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x8027ec88
Descarga c2600-adventerprisek9-mz.124-15.T14.bin
2.3. Serie C3620
El c3620 admite hasta 2 módulos de red (un máximo de 8 puertos Ethernet, 32 puertos FastEthernet u 8 puertos serie). Tenga en cuenta que la serie tt no debe utilizarse ya que la última imagen IOS disponible es muy antigua.
2.3.1. IOS version 12.2.26c
- Nombre de archivo: c3620-a3jk8s-mz.122-26c.bin
- MD5: dd34b958ad362ef54ba48b187f4c97b4
- RAM mínima: 64MB
- Valor de PC inactivo propuesto: 0x603a8bac
Descarga c3620-a3jk8s-mz.122-26c.bin
2.4. Serie C3640
El c3640 admite hasta 4 módulos de red (máximo de 16 puertos Ethernet, 32 puertos FastEthernet o 16 puertos serie).
2.4.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c3640-a3js-mz.124-25d.bin
- MD5: db9f63ca1b46d18fb835496bfffe608a
- RAM mínima: 128MB
- Valor de PC inactivo propuesto: 0x6050b114
Descarga c3640-a3js-mz.124-25d.bin
2.5. Serie C3660
El c3660 tiene 2 puertos fijos FastEthernet (Leopard-2FE) y admite hasta 6 módulos de red (máximo de 24 puertos Ethernet, 32 puertos FastEthernet o 24 puertos seriales).
2.5.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c3660-a3jk9s-mz.124-25d.bin
- MD5: 4ac7e947f13c189d746149dc74992890
- RAM mínima: 192MB
- Valor de PC inactivo propuesto: 0x606071f8
Descarga c3660-a3jk9s-mz.124-25d.bin
2.5.2. IOS versión 12.4.15T14 (tecnología tren)
- Nombre de archivo: c3660-a3jk9s-mz.124-15.T14.bin
- MD5: 39950b7a563aa08e94a168260409f1e6
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x6076e0b4
Descarga c3660-a3jk9s-mz.124-15.T14.bin
2.6. Serie C2691
El c2691 tiene 2 interfaces FastEthernet con su placa base (GT96100-FE), 3 sub interfaces para WIC (máximo de 6 puertos serie) y 1 ranura para módulo de red (máximo de 16 puertos FastEthernet o 4 puertos serie).
2.6.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c2691-adventerprisek9-mz.124-25d.bin
- MD5: a8e1f5821d87456595488d6221ce42e5
- RAM mínima: 192MB
- Valor de PC inactivo propuesto: 0x60a48cb8
Descarga c2691-adventerprisek9-mz.124-25d.bin
2.6.2. IOS versión 12.4.15T14 (tecnología tren)
- Nombre de archivo: c2691-adventerprisek9-mz.124-15.T14.bin
- MD5: 91388104d7276ad09204e36d2dfcf52d
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x60bcf9f8
Descarga c2691-adventerprisek9-mz.124-15.T14.bin
2.7. Serie C3725
El c3725 tiene 2 interfaces FastEthernet en su placa base (GT96100-FE), 3 sub interfaces para WIC (máximo de 6 puertos serie) y 2 ranuras de módulo de red (máximo de 32 puertos FastEthernet u 8 puertos serie).
2.7.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c3725-adventerprisek9-mz.124-25d.bin
- MD5: ac3d313d3caff5beeee244b81d2c024c
- RAM mínima: 128MB
- Valor de PC inactivo propuesto: 0x602467a4
Descarga c3725-adventerprisek9-mz.124-25d.bin
2.7.2. IOS versión 12.4.15T14 (tecnología tren)
- Nombre de archivo: c3725-adventerprisek9-mz.124-15.T14.bin
- MD5: 42baf17af10d9a1471bf542f0bfd07c7
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x60c09aa0
Descarga c3725-adventerprisek9-mz.124-15.T14.bin
2.8. Serie C3745
El c3745 tiene 2 interfaces FastEthernet en su placa base (GT96100-FE), 3 sublotes para WIC (máximo de 6 puertos serie) y 4 ranuras de módulo de red (máximo de 32 puertos FastEthernet o 16 puertos serie).
2.8.1. IOS versión 12.4.25d (línea principal)
- Nombre de archivo: c3745-adventerprisek9-mz.124-25d.bin
- MD5: 563797308a3036337c3dee9b4ab54649
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x60aa1da0
Descarga c3745-adventerprisek9-mz.124-25d.bin
2.8.2. IOS versión 12.4.15T14 (tecnología tren)
- Nombre de archivo: c3745-adventerprisek9-mz.124-15.T14.bin
- MD5: a696619869a972ec3a27742d38031b6a
- RAM mínima: 256 RAM
- Valor de PC inactivo propuesto: 0x602701e4
Descarga c3745-adventerprisek9-mz.124-15.T14.bin
2.9. Serie C7200
Los 7200 tienen una arquitectura diferente. Solo se admite el 7206, tiene 6 ranuras para adaptadores de puerto (PA). El chasis VXR, NPE-400 y C7200-IO-FE son los ajustes predeterminados en GNS3.
2.9.1. IOS 15 (línea principal)
Esta serie de enrutadores todavía está recibiendo nuevas versiones de IOS 15.x. El último a esta fecha es:
- Nombre de archivo: c7200-adventerprisek9-mz.152-4.M7.bin
- RAM mínima: 512 MB
Descarga c7200-adventerprisek9-mz.152-4.M7.bin
2.9.2. IOS 12.4.25g (línea principal)
- MD5: 3a78cb61831b3ef1530f7402f5986556
- Nombre de archivo: c7200-a3jk9s-mz.124-25g.bin
- RAM mínima: 256MB
Descarga c7200-a3jk9s-mz.124-25g.bin
2.9.3. IOS 12.4.24T5 (tecnología tren)
Esta no es la última versión 12.4 pero es más fácil de encontrar.
- MD5: 3c4148f62acf56602ce3b371ebae60c9
- Nombre de archivo: c7200-adventerprisek9-mz.124-24.T5
- RAM mínima: 256MB
- Valor de PC inactivo propuesto: 0x606df838
Descarga c7200-adventerprisek9-mz.124-24.T5
3. Más Imágenes IOS para descargar
Si luego de revisar toda la lista detallada de imágenes compatibles con GNS3 no encuentras la que estas buscando, ingresa a las siguientes páginas donde encontraras una lista muy amplia de imágenes:
Si aún así no encuentras la imagen que buscas, escríbeme un comentario que estaré gustoso en ayudarte.
4. Consulta de características de IOS Cisco
En el siguiente enlace podrás consultar las características y requerimientos mínimos para la configuración de tus IOS Cisco en GNS3:
Check for mínimum and máximum RAM requirement

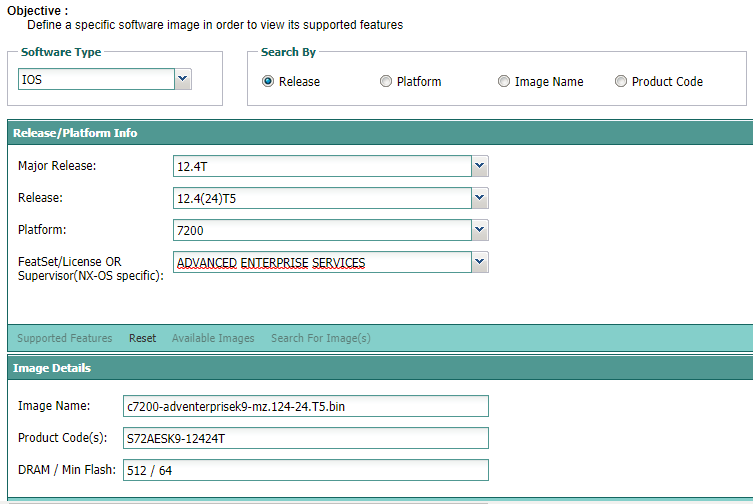

Si seleccionas el enlace anterior este te diseccionará a la página de Cisco donde se puede consultar la versión de imagen IOS y así poder revisar las características y requerimientos de cada IOS (Ver Figuras 1)

Para esto, elige búsqueda por “Release” y coloca los datos del IOS Cisco, en “Image Details” aparecerá los datos de la imagen y la cantidad de DRAM mínima. En la imagen se colocó como ejemplo los datos de la imagen IOS “c7200-adventerprisek9-mz.124-24.T5.bin”, la cual puedes descargar en esta página, para este caso se requiere DRAM mínima de 512MB, ver la Figura 2.

Además, podrás consultar las características y funcionalidades de la imagen seleccionada, muy útil pues al momento de armar las topologías tendremos conocimiento de cuáles son las limitaciones de las Imágenes, ver la Figura 3.

5. Tutorial GNS3 para carga de Imágenes IOS
Revisa nuestro tutorial de configuración y carga de Imágenes IOS Cisco mediante el uso del Servidor Local GNS3:
